3D打印矫形鞋垫

2019年12月30日

使用Raise3D E2打印的矫形鞋垫

上海九院和上海复志联合为病患提供矫形鞋垫的全流程服务,包括足部3D扫描取样、足部压力分布分析和鞋垫计算辅助设计,以及矫形鞋垫的快速3D打印加工和后处理,实现了医疗临床和3D数字化和打印技术的合作创新,成为国内首批3D打印矫形鞋垫方案 落地应用者之一。

足部疾病是困扰很多人的烦恼,相关数据显示中国足部疾病患者约有3000万人。矫形鞋垫和鞋具是除外科手术外治疗足部的疾病唯一选择,虽然 属于保守治疗,治愈过程较长。但是其易于操作,经济成本低,适应范围广泛等优势也非常明显。

在使用3D打印之前传统的矫形鞋垫制作流程只能依靠手工打磨或者CNC削切加工,其鞋底结构设计比较死板,并且材料浪费严重,工作环境污染较大。板材可选类型非常有限,人工投入大,精确度较低,交付周期较长。

应用3D模型和打印,能够具有的优势

  1. 省略了复杂的加工过程,3D打印一体成型
  2. 数字化数据传输节约时间,缩短了交付周期
  3. 提高矫形鞋垫的精确度,板材种类多样提高了鞋垫的舒适度

制作流程:

1.上海九院矫形鞋垫项目组首先为患者进行足底3D结构扫描和压力数据采集。精确捕捉到患者的足部几何结构数据以及足底压力分布数据。

足部3D扫描

2.数据输入专用的鞋垫设计软件后,医生和设计者可以快速的得到数字化的定制鞋垫模板3D模型。

矫形鞋垫数字化分析

  1. 完成后的定制鞋垫模型数字化被立即发送到上海复志的医疗事业部,打印工程师 随即根据3D打印接诊中心的详细要求和数字化模型结构选择合适的材料和打印方案,并输入到公司最新自主研发的 E2 柔性快速3D打印系统打印制作定制鞋垫。

Raise3D E2  双料打印,满足不同区域软硬度和颜色要求

  1. 数十分钟之后,3D打印好的定制矫形鞋垫再经过简单后处理即可进行包装发给使用者。

患者适配矫形鞋垫

产品优势

  1. 上海复志的E2柔性快速3D打印系统为矫形鞋垫生产提供了更低的成本和更佳的效果
  2. 在矫形鞋垫打印加工的工艺参数方面,上海复志根据上海九院矫形鞋垫项目团队的要求,提高了矫形鞋垫的透气性和轻便性,增强了患者依从性。
  3. 材料消耗远远低于传统的 EVA 泡沫板材。
  4. E2 柔性快速3D打印系统具备的左右镜像同步打印功能,可同时打印左右对称的矫形鞋垫,进一步提高了鞋垫生产效率。

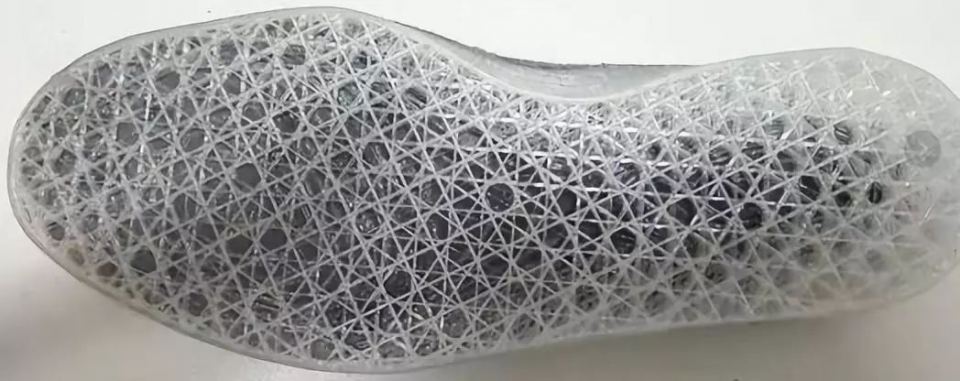

3D打印的密度分区矫形鞋垫
