JAMG HE 义齿基托粉红色树脂
一款可用于牙科修复体的树脂

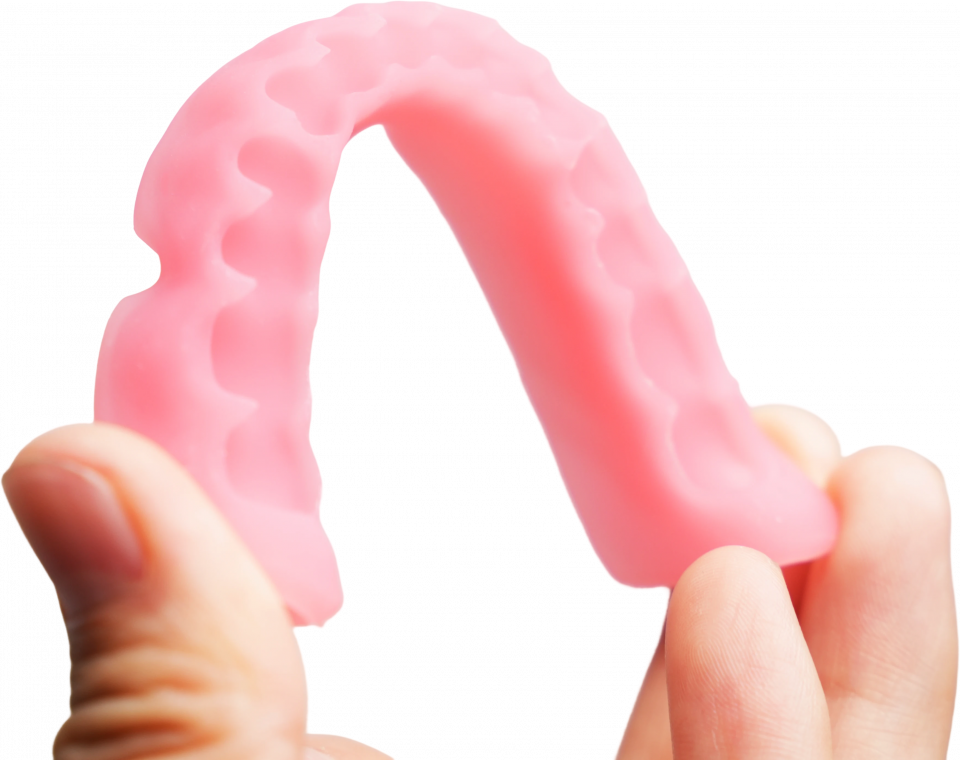

使用义齿基托树脂可以生产出耐用、耐磨、生物相容的义齿基托，其成本仅为传统制造方法的一小部分。

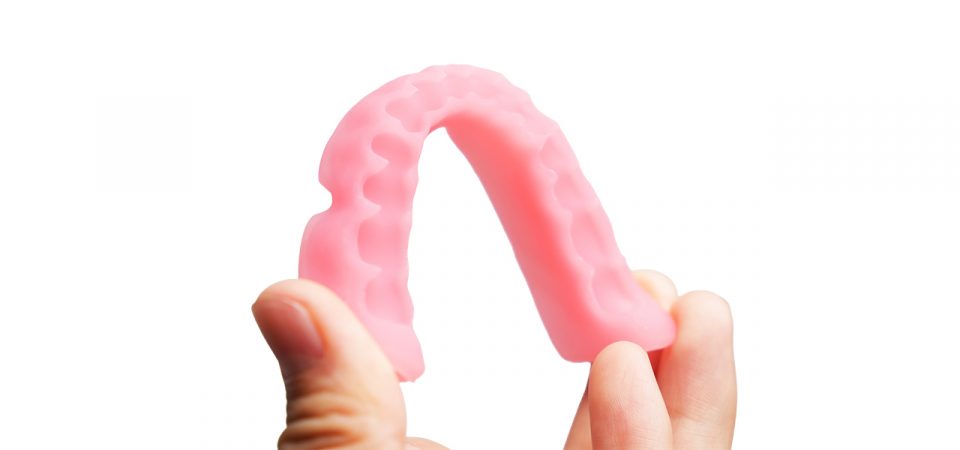

JAMG HE 义齿基托树脂材料也适用于试戴义齿。打印后的产品具有高硬度的特性，稳定性高。低粘度能减少材料的浪费和加快清洗速度。达到最大的机械强度和拉伸强度后亦不会变脆。颜色稳定，无臭无味。高精度贴合，吸附力更强。可应用于生产活动义齿基托。
JAMG HE 义齿基托粉红色树脂
优势
- 固化时间短
- 尺寸稳定，精度高
- 表面光滑
- 硬度强
应用

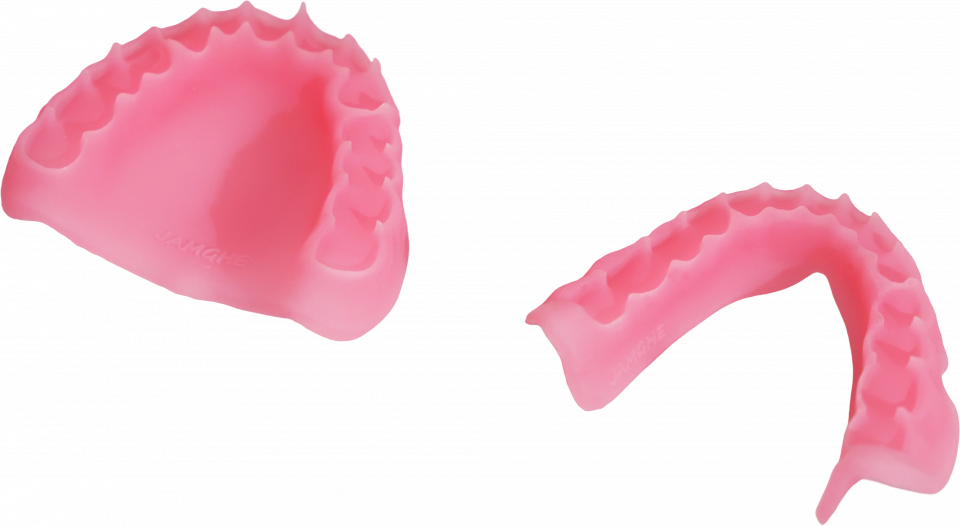

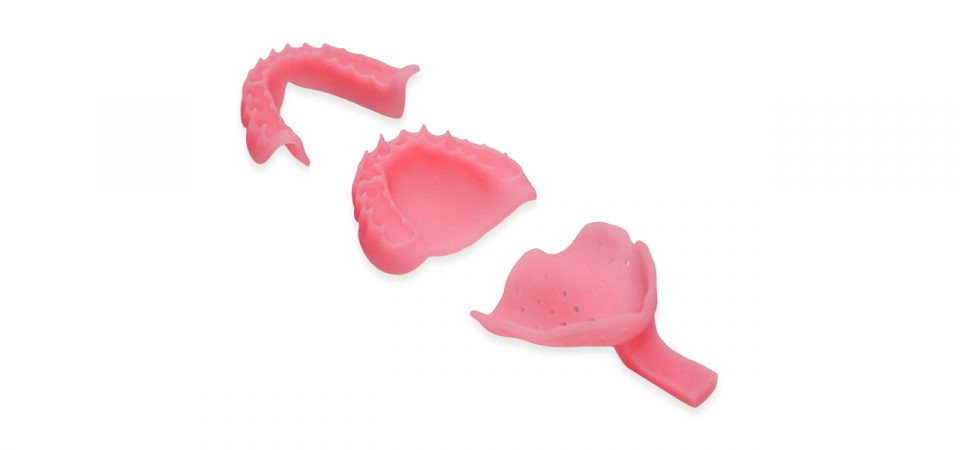

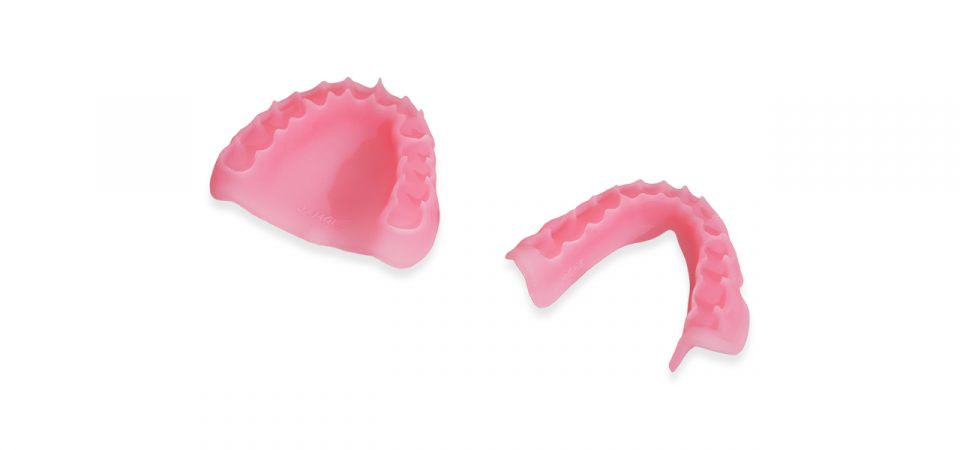

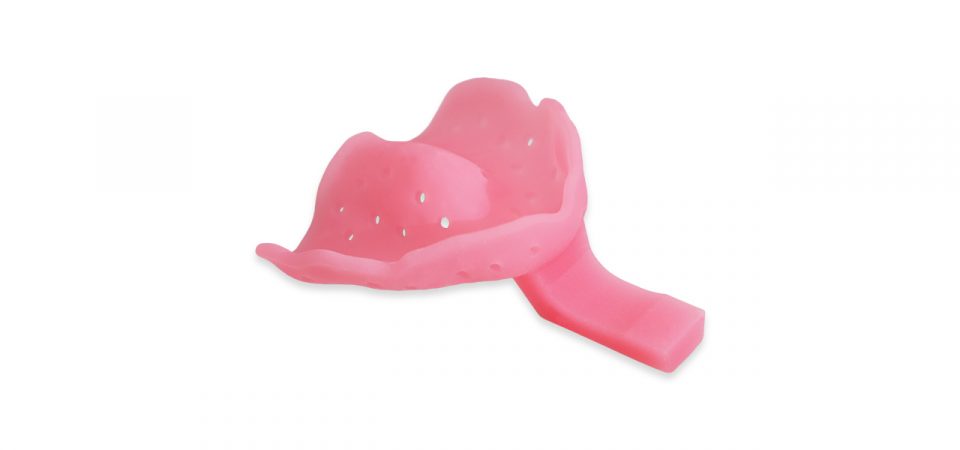

- 全口义齿/局部义齿制作
- 牙科材料教学培训
- 口腔数字化实验室
材料性能*
*注：所有测试样本均使用 Raise3D DF2 打印机打印（100 μm厚，5.5秒）并且在室温下用 DF Cure 对各边固化 10 分钟。
*更多详细信息请参见技术数据表。
| 检测项目 | 检测方法 | 典型值 |
| 拉伸强度（MPa） | ASTM D638M | 64.21±10% |
| 拉伸模量（MPa） | ASTM D638M | 636.32±10% |
| 断裂伸长率（%） | ASTM D256 | 13.63%±10% |
| 弯曲强度（MPa） | ASTM D790 | 74.27±10% |
| 弯曲模量（MPa） | ASTM D790 | 2102.71±10% |
| 抗冲击强度（J/m） | ASTM D256 | 28.76 J/m ±10% |
| 邵氏硬度（D） | ASTM D2241 | 82-86D |
液体性能指标
| 外观 | 粉色半透明流淌状液体 |
| 粘度（25 ℃） | 323-423mPa·s |
| 密度（25 ℃） | 1.05-1.25g/ml |
打印提示
- 在打印前需要充分摇匀或搅匀；
- 避光储存，防止紫外光照射；
- 确保用于打印的树脂余量充足；
- 打印过程中产生残渣需进行过滤；
- 避免皮肤接触，佩戴防护手套。
清洗
*有关 Raise3D DF Wash 的推荐清洗参数，请参考以下表格。
|
|
清洗时间 | 干燥时间 |
| 推荐清洗参数 | 10分钟 |
10分钟 |
固化
注：模型清洗干净后置水中在 405 波段紫外线下后固化处理 1min，模型表面经紫外线固化处理后，具有良好的耐刮性。
|
|
UV 固化时间 | 热固化时间 | 热固化温度 |
| 设置1 | 3分钟 | 10分钟 |
N/A |
